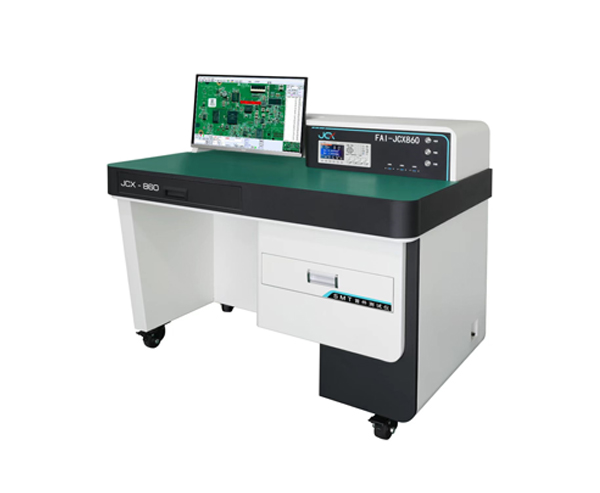

智能首件測試儀FAI-JCX-860 SMT首件測設備廠家

智能首件測試儀FAI-JCX-860 SMT首件測設備廠家

烽瑞科技專業研發生產的SMT智能首件檢測儀JCX-860,減人增效,自動防呆,絲印對比,極性和方向自動判斷,自動生成測試報告,一塊300-500的板只需20-30分鐘即可完成測試,減少產線等待時間,是SMT加工廠必不可少的幫手。SMT首件測試儀通過智能集成CAD坐標、BOM清單和首件PCB掃描圖,系統自動錄入測量數據,不允許人工錄入數據,杜絕人為錯漏,實現SMT生產線產品首件檢查化繁為簡,檢查效率提高80%。

優勢:

提高生產效率,降低人力成本,自動判斷檢測結果,提高產品質量,具有可追溯性,流程規范嚴格

掃描需要檢測的SMT貼片首件PCB,智能框獲取PCB實物掃描圖片,導入BOM清單和PCB元件貼片坐標。軟件對PCB圖片、BOM、坐標進行智能合成和智能全局坐標校準,使得元件坐標、BOM與圖片實物元件位置逐一對應。通過導航測量目標,LCR讀取數據自動對應相應位置并進行自動判斷檢測結果。杜絕誤測和漏測,并自動生成測試報表存于數據庫。

最大掃描范圍:320mm×420mm

最小檢測元件:0201

最大元件高度:26mm

輸 入 電 壓:AC200-230V0.9kAV

工作特點:

1. BOM、CAD、及Image智能匹配

一鍵完成PCB掃描操作、圖像讀??;

人性化編輯BOM、CAD并便捷匹配坐標;

2. 索檢查詢功能多樣化

人性化選擇下一檢測元件;

多種個性化查詢功能;

快速導航測量目標;

3. 智能輔助檢測功能

智能框獲取PCB掃描區域;

電腦屏幕多視窗,實時同步顯示待測元件信息;

智能校準坐標偏移,完美解決無絲印PCB坐標匹配;

LCR自動讀數及自動調節檔位功能;

4. 規范生產流程,提高品質管理可追溯性

防漏測和誤測功能;

復查功能;

自動判斷測量結果,避免人為錯誤;

完整測試報表存于數據庫;

一、SMT智能首件檢測儀JCX-860主要功能介紹:

1.節省人員:由2人檢測改為1人檢測。

2.提高效率:首件檢測提速2倍以上,測試過程無需切換量程,無需人工對比測量值。

3.可靠性:SMT智能首件檢測儀JCX-860將BOM,坐標及圖紙進行完美核對,實時顯示檢測情況,避免漏檢,可方便根據誤差范圍 對元件值合格值自動判定,對多貼,錯料,極性和封裝進行方便檢查;傳統方式完全依靠人員把關,容易出錯。

4.可視性:SMT智能首件檢測儀JCX-860系統對PCB位號圖或者掃描PCB圖像,將實物放大幾十倍,清晰度高,容易識別和定位; 傳統方式作業員需要核對BOM,元件位置圖以及非LCR背光絲印,容易視覺疲勞,導致容易出錯。

5.可追溯性:自動生成首件檢測報告,并可還原檢測場景。

6.更加準確:使用高精度LCR測試儀代替萬用表。

7.工藝圖紙:可同時生成SMT首件工藝圖紙,方便品管或維修人員使用。

8.擴展性:軟件支持單機版和網絡(luò )版

二、SMT智能首件檢測儀JCX-860主要亮點:

1.可使用PDF位號圖或掃描設備獲取PCBA高清圖形。

2.元件檢測順序可由軟件自動跳轉也可以人工控制,先進的自動優化算法。

3.可按元件類別檢測或指定某規格元件進行檢測。

4.軟件自動切換檔位,自動切換相應的頻率。

5. 全自 動判斷測試結果:PASS/FAIL,測試通過后,軟件自動跳下一零件,不需人工按鍵,并給出相應的提示音。

6.空貼位置自動打上"叉叉",測試時自動跳過。

7.檢測數、漏測數、PASS數、FAIL數等統計信息實時顯示,杜絕漏測現象發生。

8.更加便捷的人工判定及不良原因記錄方式 。

9.更加方便的元件查找、定位方式 。

10.全自動獲取元件測試參數。

11.可同時生成SMT首件工藝圖紙,方便品管或維修人員使用。

12.支持雙面坐標導入僅選擇一面進行檢測,支持同產品不同版本的檢測,不需重做程序。

13.更靈活的參數定義方式,支持來料加工企業多樣式的BOM,并可為客戶定制讀取特定的BOM格式

14.測試數據自動保存,防止檔機或意外斷電。

15.可全自動模似人工對BOM中已檢測過的元件畫勾的動作,已測元件和未測元件一目了然,多處防呆。

16.可自動語音報播,如:位號,封裝,元件值等
